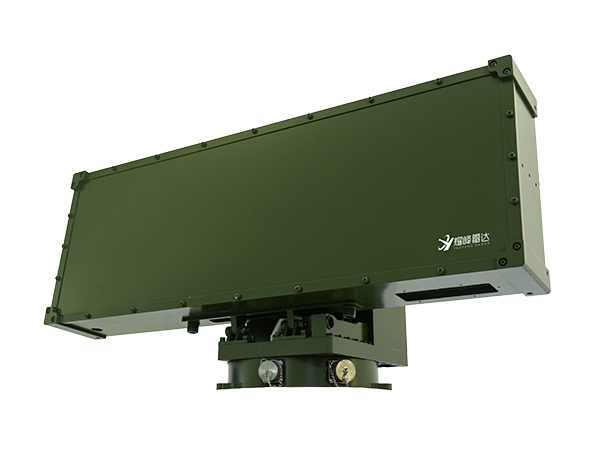

YFR-11型雷達是一款方位機掃+俯仰相掃的脈沖多普勒體制三坐標雷達，主要用于對低空飛行器和地面移動車輛、人員進行探測定位。
|
技術指標 |
YFR-11B |
YFR-11C |
||
|
雷達波段 |
X |
X |
||
|
技術體制 |
線性調頻脈沖 |
線性調頻脈沖 |
||
|
掃描方式 |
方位機掃+俯仰相掃 |
方位機掃+俯仰相掃 |
||
|
探 測 距 離 |
空地一體 監視模式 |
典型目標 （大疆精靈4） |
≥5km |
≥8km |
|
人員 |
≥7km |
≥10km |
||
|
車輛 |
≥15km |
≥20km |
||
|
俯仰覆蓋范圍 |
0°～30° |
0°～30° |
||
|
探 測 精 度 |
距離 |
≤8m |
≤8m |
|
|
方位 |
≤0.6° |
≤0.5° |
||
|
俯仰 |
≤0.6° |
≤0.5° |
||
|
數據率 |
6S |
6S |
||
|
目標容量 |
≥500 批 |
≥500 批 |
||
|
重量 |
≤30kg |
≤66kg |
||
|
尺寸 |
≤850×330×440（mm） |
≤980×450×650（mm） |
||
|
功耗 |
≤220W |
≤400W |
||
|
架設方式 |
固定式、車載式、便攜式 |
固定式、車載式 |
||
